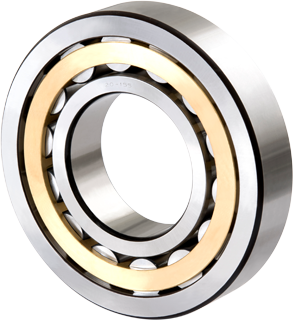

圓柱滾子軸承
圓柱滾子與滾道為線接觸軸承。負荷能力大,主要承受徑向負荷。滾動體與套圈擋邊摩擦小,適于高速旋轉。該軸承是內圈、外圈可分離的結構,便于安裝和拆卸。
內圈或外圈無擋邊的圓柱滾子軸承,其內圈和外圈可以向軸向作相對移動,所以可以作為自由端軸承使用。在內圈和外圈的某一側有雙擋邊,另一側的套圈有單個擋邊的圓柱滾子軸承,可以承受一定程度的一個方向軸向負荷。圓柱滾子軸承根據裝用滾動體的列數不同,可以分為單列、雙列和多列圓柱滾子軸承等不同結構。根據套圈有無擋邊,可以分有NU、NJ、NUP、N、NF等單列圓柱滾子軸承,及NNU、NN等雙列圓柱滾子軸承。TWB還提供單列或雙列的滿裝圓柱滾子軸承,包括有外圈或無外圈配置。
單列圓柱滾子軸承結構設計
N
NU型
N型軸承的外圈無擋邊,內圈的兩側有擋邊??梢栽试S軸相對軸承座之間在軸向兩個方向上的位移。NU型的軸承外圈兩側有擋邊,內圈無擋邊。也可以允許軸相對軸承座之間在軸向兩個方向上的位移,因而此類軸承適用于作為游動端軸承使用。
NJ
NF型
NJ型軸承的外圈兩側有擋邊,內圈單側有擋邊。可以承受一定量的單向軸向負荷。NF型的外圈單側有擋邊,內圈兩側有擋邊。也可承受一定量的單向軸向負荷,因而此類軸承適用于作為單方向的軸向定位軸承用。
NUP
NFP型
NUP型的軸承是外圈兩側有擋邊,內圈一側帶(固定)單擋邊,而另一側為可分離的平擋圈。可以承受一定量的雙向軸向負荷。 NFP型的軸承外圈一側帶(固定)單擋邊,而另一側為可分離的平擋圈,內圈兩側有擋邊。也可以承受一定量的雙向軸向負荷。此類軸承可以限制軸相對于軸承座在軸向兩個方向的位移,因而適合于作為固定端軸承使用。
NH NJ+HJ型
NH型軸承是NJ型軸承與HJ型斜擋圈組合后的結構。由于NUP型軸承的內圈較短,加上平擋圈不是固定的,使用不方便,而NH型軸承可以利用NJ型軸承整個內圈的寬度,與軸保持更緊密的配合。而且NH型軸承安裝和拆卸更方便。NH型軸承可以限制軸相對于軸承座在軸向兩個方向的位移,因而適合于作為固定端軸承使用。
雙列圓柱滾子軸承結構設計
NN型
NNU型
NN型軸承的外圈無擋邊,內圈兩側有擋邊中間有中擋邊??梢栽试S軸相對軸承座之間在軸向產生兩個方向的位移。 NNU型軸承的外圈兩側有擋邊中間有中擋邊,內圈無擋邊??梢栽试S軸相對軸承座之間在軸向產生兩個方向的位移,因而適于作游動端軸承。
NNF型
NNF型軸承是雙列滿裝圓柱滾子軸承,軸承由一個帶中擋邊外圈,兩個有雙擋邊內圈的結構型式。滾子由內圈的擋邊引導,兩個內圈用緊固圈固定在一起。該結構除了可以承受很大的徑向載荷和軸向載荷之外,還可以承受傾覆力矩,因此,常用作固定端軸承使用。 NNF型軸承兩側采用接觸式密封。在使用工況較好的情況下,帶有密封的NNF軸承無需進行保養,若軸承長期處于水汽或污染環境,且為中、高速運轉時,可通過外圈上的潤滑油槽和潤滑油孔對軸承進行補充潤滑。

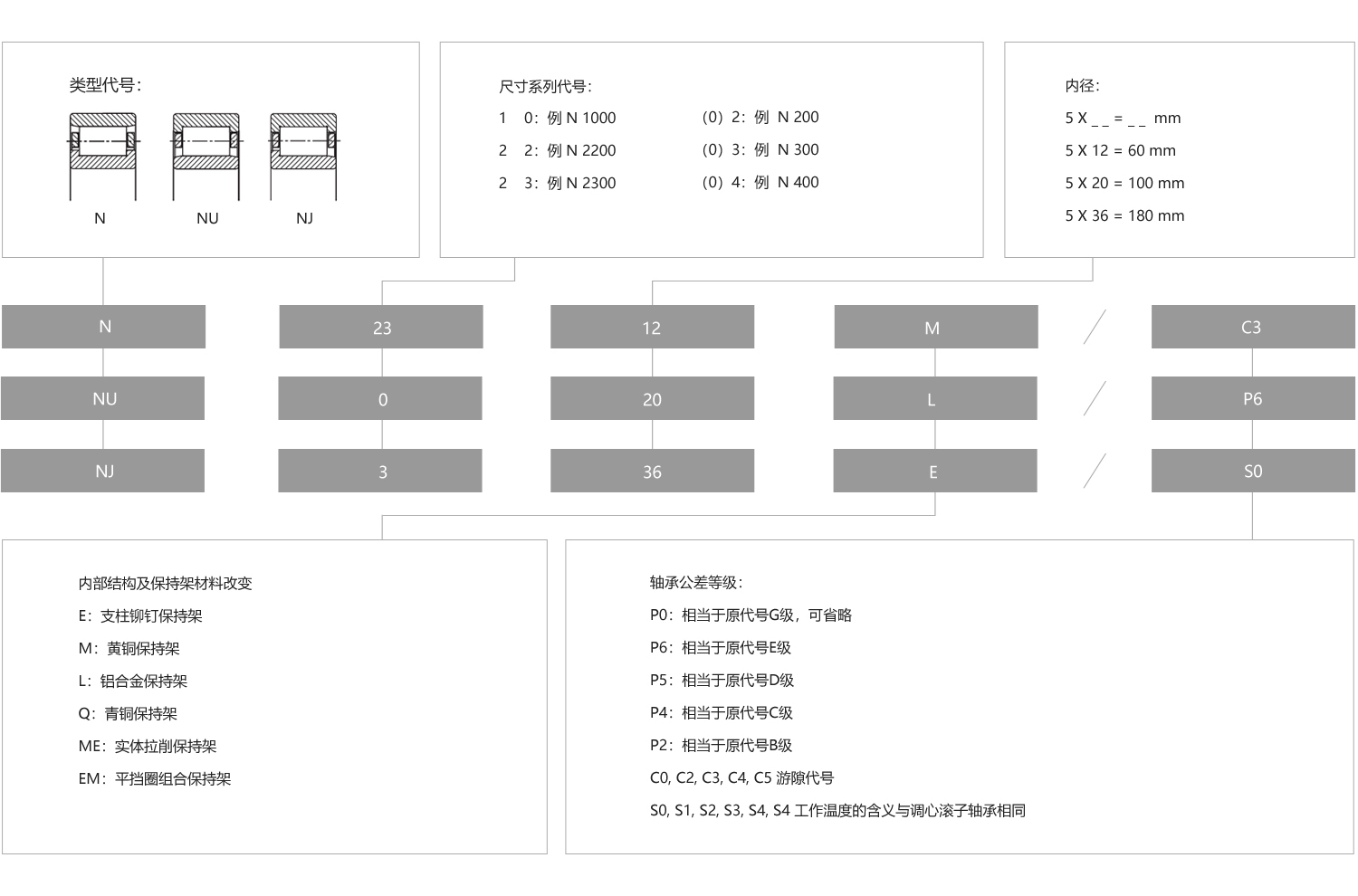

類型代號
圓柱滾子軸承
